Description
Vous avez des verrous pivotants ou rotatifs* abîmés ? pas de souci !
Cabineo a conçu 2 kits de remplacement qui s’adaptent aux verrous montés sur une porte (‘porte tirant’) ou sur un meneau (‘porte poussant’).
LES 2 KITS COMPRENNENT :
- 1 verrou Cabineo toujours monté sur la porte (carter et pêne aluminium – boîtier de voyant V/R plastique)
- un gabarit de perçage du verrou sur la porte
- la visserie inox A4 Torx complète

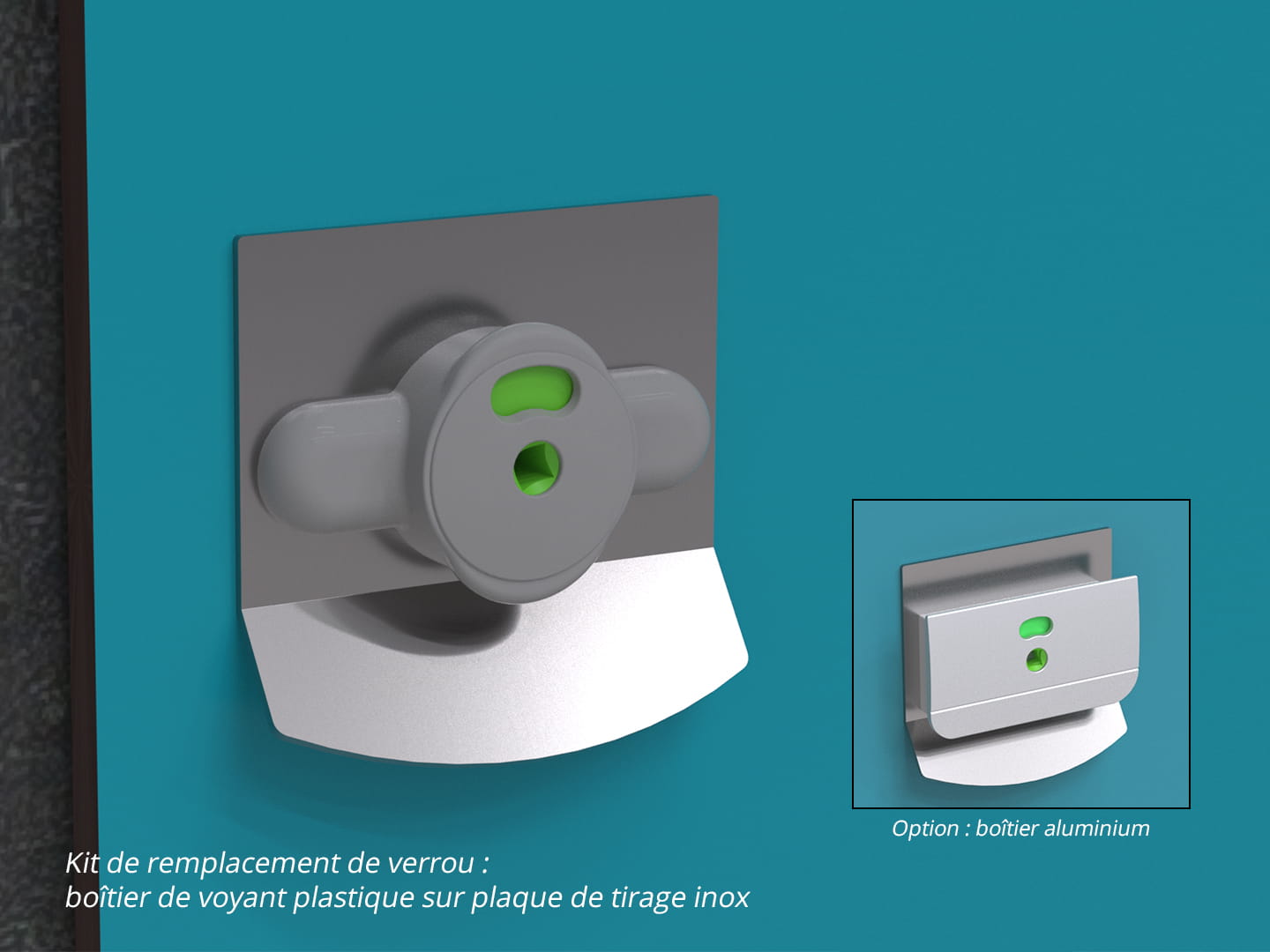

Le kit pour porte ouvrant vers l’extérieur (verrou d’origine sur la porte) comprend :
- plaque de tirage inox brossé : occulte les perçages existants et améliore la prise de main
- cale de verrou épaisseur 10 mm ou 12,5 mm selon l’épaisseur du meneau
Le kit pour porte ouvrant vers l’intérieur (verrou d’origine sur le meneau) comprend :
- 2 plaques d’occultation inox brossé
- gâche massive en aluminium anodisé
Vous réalisez 3 perçages (2 en Ø 7 et 1 en Ø 14) à distance des perçages d’origine (17 à 28 mm) en utilisant le gabarit fourni avec la notice.
Et le tour est joué ! Votre installation a pris un coup de jeune … et pour longtemps !
*Compatibilité possible avec d’autres types de verrous : nous consulter
DÉTAILS :
GENERAL |
||
| Dimensions plaque de tirage | 95 x 90 x P 20 mm | |
| Dimensions plaques d’occultation | 74 x 44 mm | |
| Dimensions verrou (intérieur) | 62 x 90 x P 34 mm | le pêne coulisse à l’extérieur de 46 mm |
| Montage des portes | en applique | |
| Porte ouvrant vers | l’extérieur ou l’intérieur | |
| Tolérance de pose | 5 mm | |
| Verrou universel | 1 seul modèle | verrou symétrique adapté à toutes les configurations |
| Marquage | gravure laser | logo et baseline cabineo |
MATERIAUX |
||
| Plaque-poignée de tirage | inox 316L / A4 | inox brossé |
| Carter | aluminium anodisé | |
| Pêne coulissant indéformable | aluminium anodisé | |
| Voyant extérieur Vert/Rouge | polypropylène renforcé | par sa forme adaptée, fait office de prise de main |
| Bouton intérieur | aluminium | recouvert de caoutchouc pour une meilleure prise en main et un amortissement du bruit le cas échéant |
| Contrevis | inox 316L / A4 | |
| Visserie inox à empreinte unique | inox 316 | A4/316 avec frein filet – empreinte Torx |
FONCTIONS |
||
| Voyant livre/occupé | vert/rouge | |
| Décondamnation de sécurité | oui | clé carrée fournie |
| Antibruit | bouton | recouvert de caoutchouc – réduit le bruit des portes qui claquent contre la cloison |
| Bouton de porte | non | prise de main assurée par la plaque de tirage et/ou le voyant de verrou |
| Origine | France | |
